Регуляторы давления после себя (АРТ-85)
Регулятор-монитор осевого типа
| |
НАЗНАЧЕНИЕ
Основным предназначением регулятора является автоматическое поддержание заданного давления рабочей среды после регулятора при изменении давления на входе и переменном расходе через регулятор и обеспечивающий бесперебойную подачу рабочей среды потребителю.
Регулятор является регулирующим устройством, управляемым непосредственно энергией рабочей среды.
|
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
|
Тип регулятора |
После себя |
|
Условный диаметр Ду,
мм |
25 |
|
Рабочая среда |
Природный газ, воздух и другие газы, нейтральные к материалам контактирующих деталей |
|
Температура рабочей среды K, (С°) |
233…353 (-40…+80) |
|
Условное давление, МПа (кгс/см2) |
10 (100) |
|
Пределы настройки рабочего давления, МПа (кгс/см2) |
0,05…0,9 (0,5…40)
|
|
Минимальный перепад давления на регуляторе, необходимый для его работоспособности, МПа (кгс/см2) |
0,05 (0,5) |
|
Зона пропорциональности, % от верхнего предела настройки |
2,5 |
|
Зона нечувствительности, % от верхнего предела настройки |
2,5 |
|
Постоянная времени, с |
25 |
|
Условная пропускная способность, Kvу, м3/ч |
8 |
|
Относительная протечка, % от Kvу |
0,01 |
|
Условия эксплуатации по ГОСТ 15150-69 |
У2 |

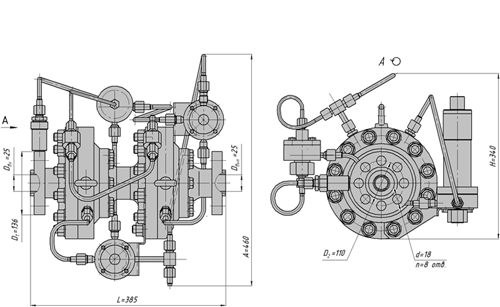

ГАБАРИТЫ
(при нажатии
на чертеж - открывается в увеличенном виде)
|
